Изготовление модели грузового судна с резиномотором

Что такое судомоделизм? Можно ли сделать точную модель корабля?

Как сделать модель своими руками? Эти вопросы задают ребята на первых занятиях по судовому моделированию. Систематические занятия в судомодельном объединении помогут найти ответы на эти вопросы. Каждый мальчишка мечтает собрать своими руками модель настоящего корабля.

Приглашаем вас погрузится в мир технического творчества и стать настоящими судостроителями! Давайте попробуем изготовить модель корабля своими руками. Мы с вами будем строить грузовое судно.

Изготовление модели реализуется в рамках программы «Начальное судомоделирование». Концепция программы технического творческого объединения «Начальное судомоделирование» заключается в подготовке спортсменов – судомоделистов, юных конструкторов.

Занятия с обучающимися организуются в оборудованной лаборатории ГБУ ДО «Центр технического творчества». Судомодельная лаборатория оснащена необходимым оборудованием (станками, приспособлениями, инструментами). Для испытания моделей и проведения соревнований в лаборатории имеется бассейн с водой (Приложение 1). В этом бассейне проходят традиционные зимние соревнования по судовому моделированию. Также испытать свои модели ребята могут на открытой воде на прудах парка Берендеевка (Приложение1). Здесь 2 раза за учебный год проходят традиционные соревнования по судовому моделированию – Открытый чемпионат Костромской области по судовому моделированию.

Кроме того, готовые модели ребята могут испытать на соревнованиях разного уровня. Эти соревнования проходят в разных городах, как на открытой воде, так и в закрытых бассейнах.

Приступим к изучению теоретических основ, без которых невозможно изготовить модель корабля.

Судомоделизм - это вид технического творчества, который заключается в построении моделей судов. Судомоделизм очень популярен и развит во всём мире как среди детей, так и среди взрослых. Эксклюзивные модели, копии исторических судов, изготавливают из ценных пород дерева (ореха, красного дерева). Детали оформления таких парусников, их паруса создаются вручную. Соблюдается максимальная точность, чтобы модель была приближена к своему реальному прототипу. Такелаж моделей парусников повторяет оснастку настоящих кораблей. Многие модели парусников являются произведениями искусства, и ценны не только из-за своей красоты, но и из-за использованного материала.

Уже на первом году обучения можно создать настоящую модель. Модель грузового судна изготавливается обучающимися первого года обучения. На изучение темы «Изготовление модели грузового судна» по ДОПОЛНИТЕЛЬНОЙ ОБЩЕОБРАЗОВАТЕЛЬНОЙ ПРОГРАММЕ «НАЧАЛЬНОЕ СУДОМОДЕЛИРОВАНИЕ», которая реализуется в учреждении дополнительного образования детей – ГБУ ДО КО «Центр технического творчества» отводится 24 часа.

В этом разделе программы изучаются следующие темы: Корпуса различных кораблей и судов. Требования к качеству изготовления. Технология изготовления простейшей модели. Понятие о чертеже. Основные элементы маломерного судна. Отделка модели на основе знания истории судостроения. Окрашивание готовой модели.

Программа «НАЧАЛЬНОЕ СУДОМОДЕЛИРОВАНИЕ» направлена на расширение кругозора, общетрудовых знаний и умений, формирование устойчивого интереса к технике, развитие конструкторской мысли, воспитание любви к морю и флоту.

Цель программы – развитие навыков творческой деятельности в процессе изготовления моделей во время занятий судомоделированием, воспитание патриотизма, взаимовыручки, умения работать в коллективе.

Достижению главной цели способствует последовательное следующих задач:

• Знакомство с основами теоретических знаний и практических умений в данном виде технического творчества (судомодельном спорте).
• Расширения кругозора, знаний в области судостроения, судомоделизма
• Развитие чувства гордости за Флот России, в частности.
• Способствовать выбору будущей профессии

Основные задачи программы:

• Дать учащимся первоначальные сведения об устройстве судов, судостроении, истории флота;
• научить пользоваться набором инструментов, правилам безопасной работы;
• построить модели судов, освоить навыки запуска моделей;
• развить творческую инициативу, любознательность, техническое мышление;
• воспитать ответственное отношение к труду.

Рекомендации по изготовлению модели грузового судна

с резиновым двигателем

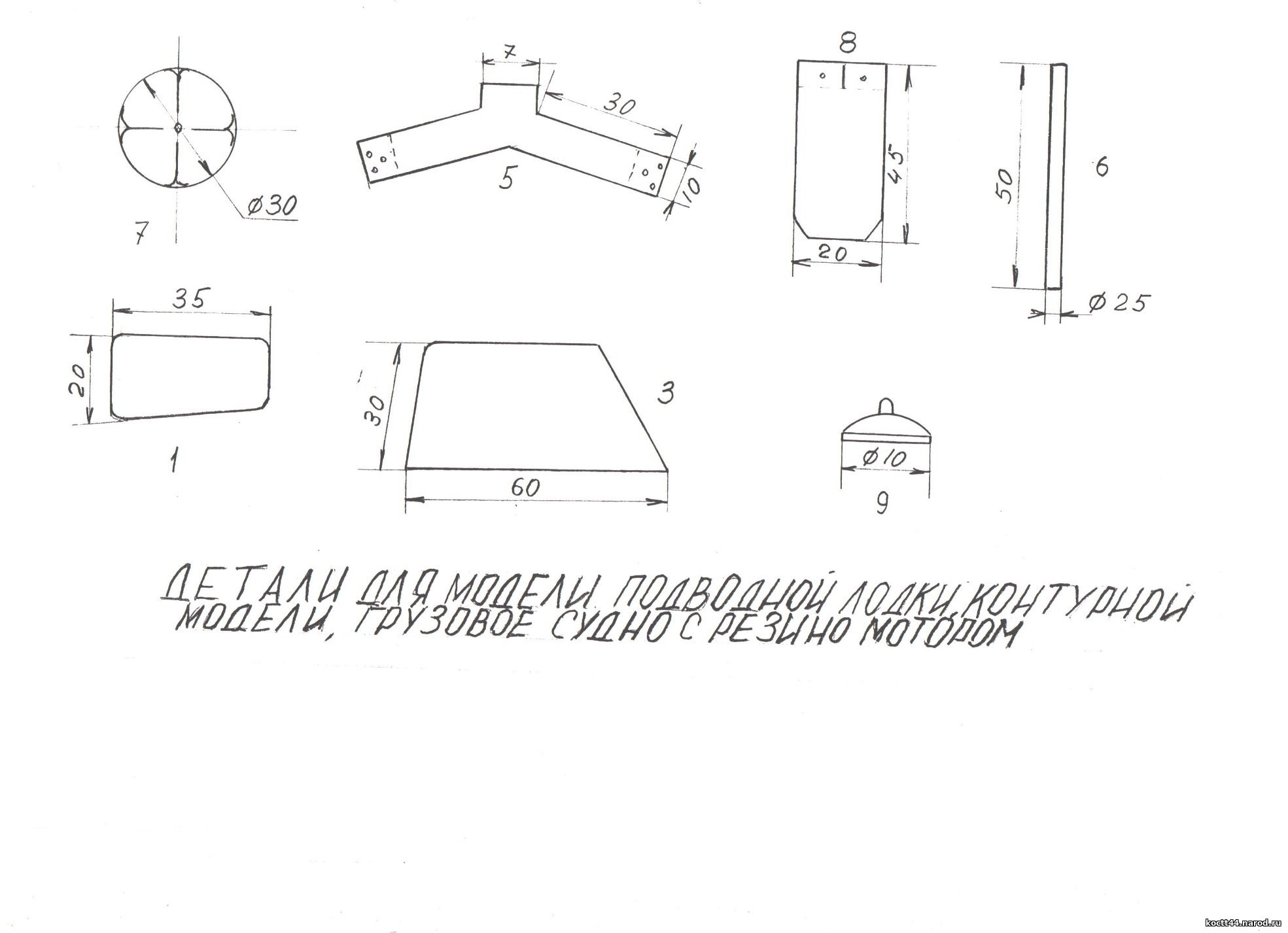

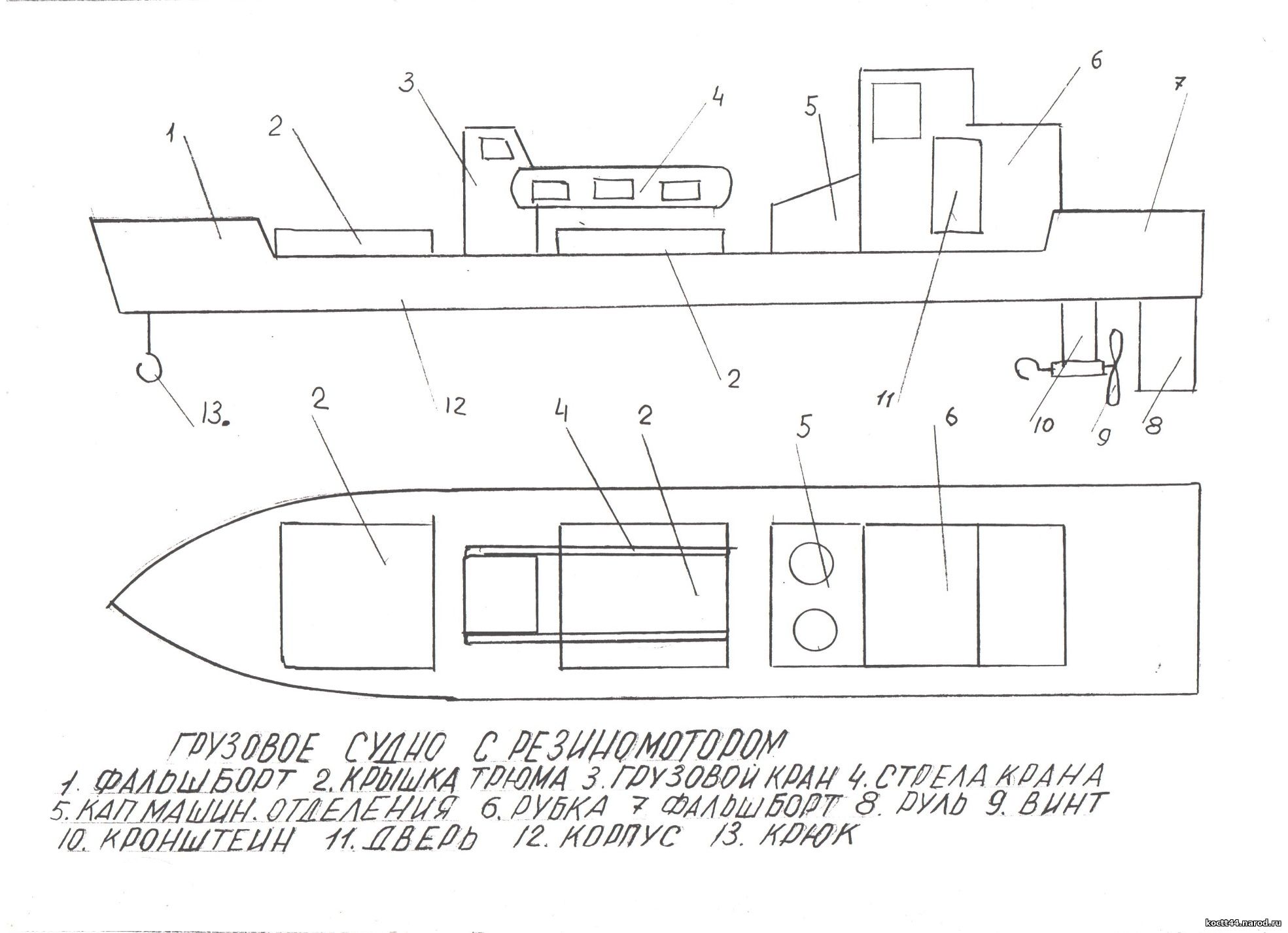

На начальном этапе изучаются новые термины, происходит знакомство с чертежами.

1. Изготовление палубных люков и крышек трюмов.

Материал: фанера толщиной 4 мм.

• Детали вычерчиваются
• Выпиливаются лобзиком,
• Обрабатываются напильником,
• Зачищаются наждачной бумагой,
• Склеиваются клеем ПВА

2. Изготовление более сложных деталей: ходовой рубки, крана, капа машинного отделения.

Материал: фанера толщиной 4 мм.

• Детали выпиливаются лобзиком,
• Обрабатываются напильником,
• Зачищаются наждачной бумагой,
• Склеиваются клеем ПВА

Окна высверливаются на сверлильном станке и выпиливаются лобзиком.

3. Изготовление рулей, винтов, кронштейна

Материал: жесть толщиной 0,5 мм.

Вал винта и носовой крюк изготавливаются из проволоки толщиной 2,5 мм.

Вал и винт спаиваются и ставятся в кронштейн.

4. Шпатлевание

5. Установка руля, кронштейна с винтом, носового крюка.

6. Покраска корпуса, рубки, подставки в соответствии с основными цветами, применяемыми при окрашивании грузовых судов.

7. Изготовление резиномотора.

Мотор изготавливается из резины сечением 1,5 х 1,5 мм.

Замеряется расстояние между носовым крюком и гребным валом, прибавляется 3 см.

На этом расстоянии вбиваются в брусок два гвоздя. Вокруг них наматывается резина. Общее число нитей не более 6.

Резиномотор устанавливается на модель, закручивается дрелью.

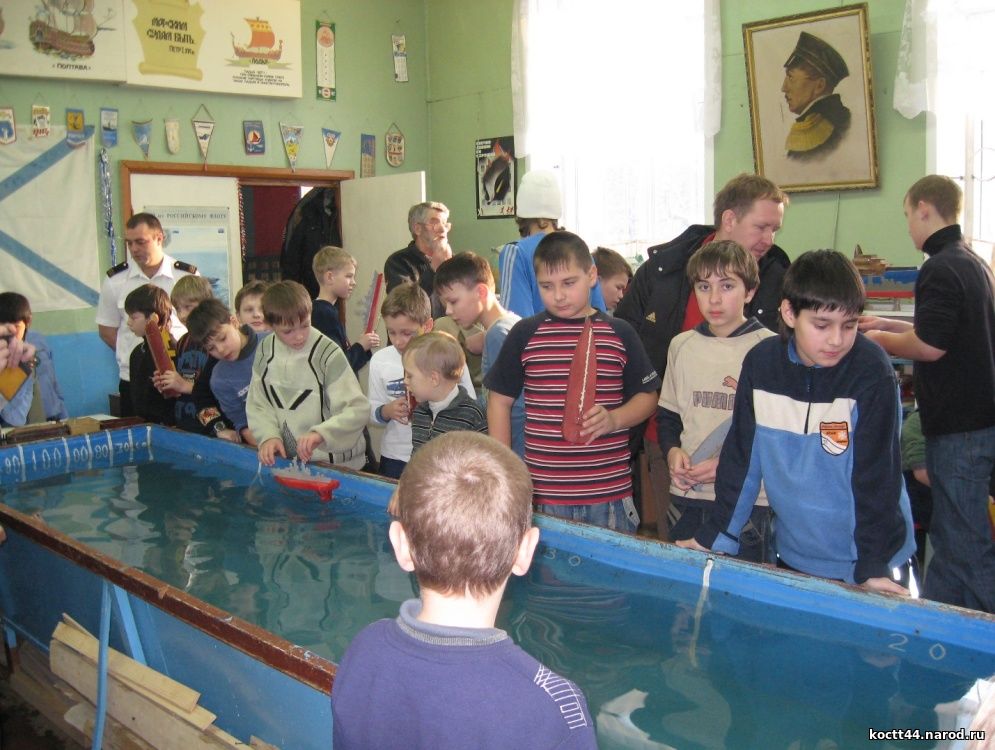

Фото 1. Запуск модели в бассейне.

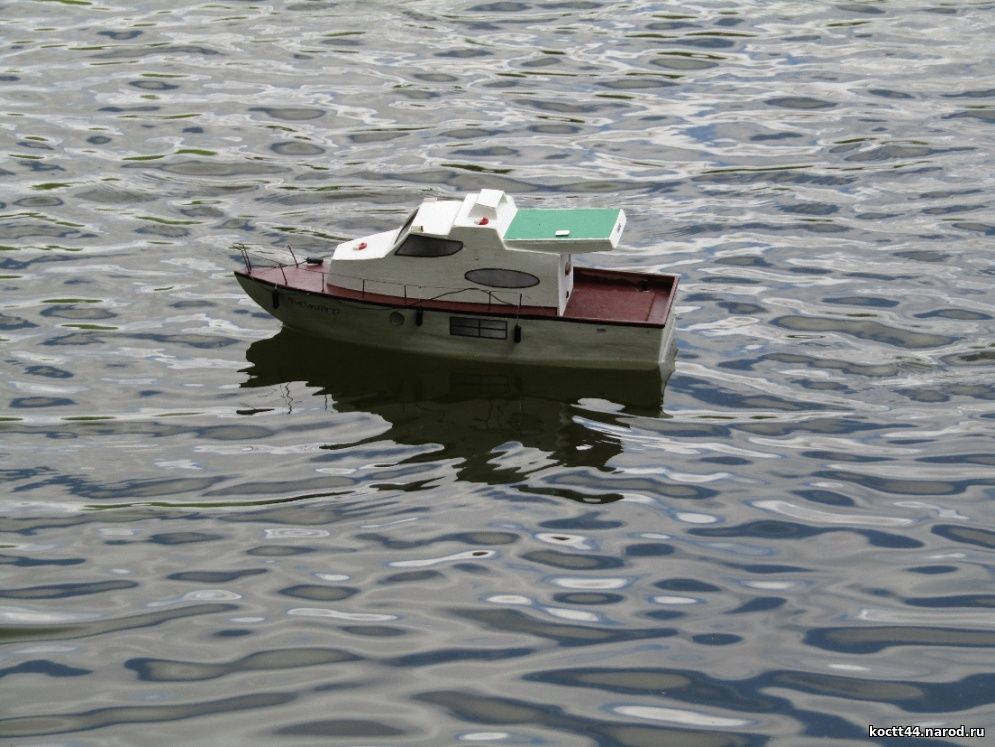

Фото 2. Регулировка модели на воде.

8. Испытание и регулировка модели на воде.

Модель запускается в бассейне.

Если модель дает обратный ход, то мотор следует закрутить в обратную сторону.

При помощи руля модель регулируют на точность хода.

После регулировки и первоначального знакомства кружковцев с правилами соревнований по судомодельному спорту модель готова к соревнованиям.

Материалы, используемые при изготовлении моделей:

• текстолит;
• оргстекло;
• клей ПВА;
• медная проволока;
• железо листовое;
• стеклоткань;
• смола;
• полистирол;
• латунь;
• медь;
• дюраль.

Таким образом, модель, изготовленная своими руками, становится важным звеном в процессе формирования мотивации обучающихся к занятию судомоделизмом в частности и к занятию техническим творчеством, в общем. Это соответствует ожидаемым результатам программы:

1.Изготовление каждым обучающимся всех предусмотренных программой моделей.

2.Участие детей с построенными моделями в соревнованиях различного уровня, завоевание призовых мест на соревнованиях.

Практический результат очень важен. Готовую модель можно продемонстрировать своим родителя, сверстникам, учителям. Может принять участие в соревнованиях, занять призовое место и получить медаль.
